Вчера исправлена проблема, из-за которой в двух блоках школы (вдруг) напряжение стало бегать туда-сюда. Если просто сказать: в одной розетке его (напряжения) слишком мало, а в другой — слишком много.

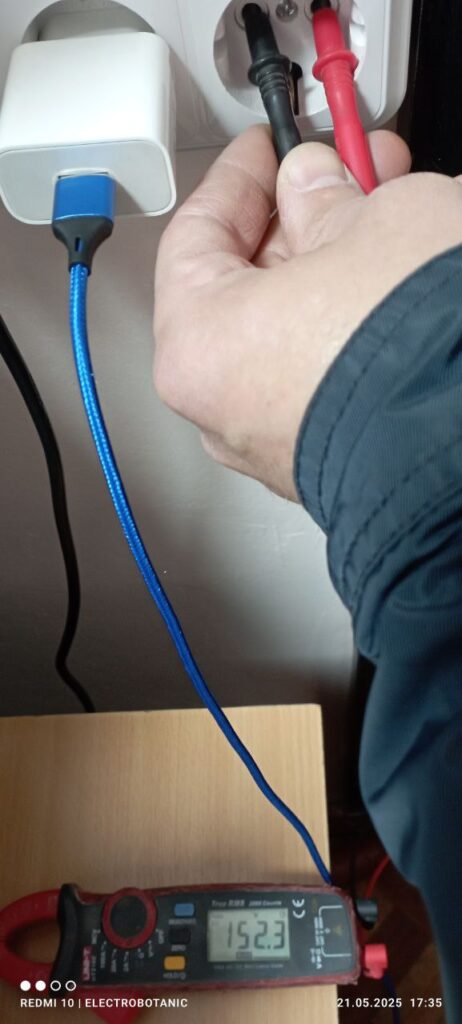

152 Вольта?! Ого! Компьютеры еще работают, потому что адаптированы под напряжение на западе, но… это не нормально. Например, сушилки уже работают очень слабенько.

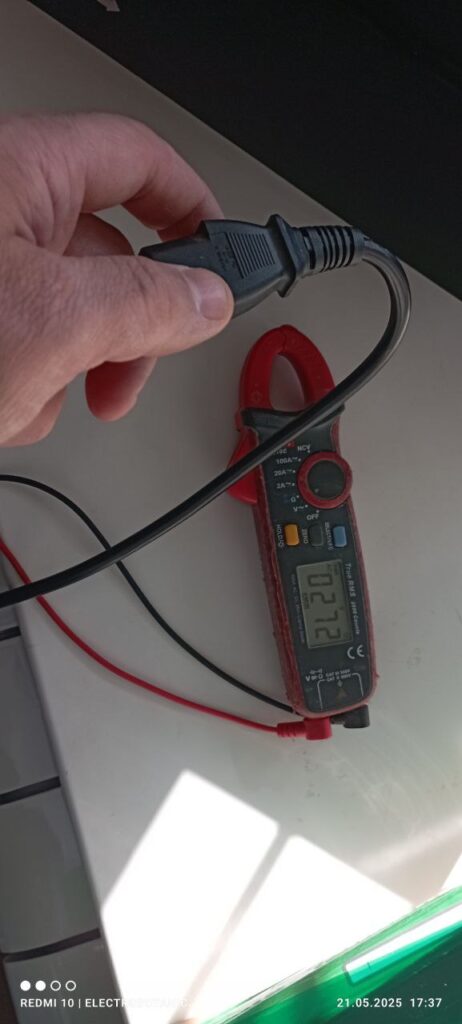

Ого! А здесь тестер показывает аж 272 Вольта! Было бы установлено реле контроля напряжения (пример) — всё уже давно бы отключилось для сохранения оборудования!
Что же делать!? Звать на помощь!
Э…
Позвали. Пришли электрики и сказали — это не наша область. Мы только до вашего щитка работаем, а дальше — вы как-нибудь сами. Нам пожелали хорошего дня и ушли.
Тоже не плохо! Мы очень нуждаемся в хороших днях. Сейчас в школе работает дорогостоящее оборудование, потому что учителя и директор самоотверженно трудятся над одним проектом, который детям точно принесет пользу. Надо как-то помочь…
Стоит отдать должное, электрики к нам приходили опытные. Они подсказали, что причина проблемы — на нашей стороне и предположили, что конкретно дело в нулевой шине. Что-ж… Надо проверить. Но так как придется отключать 2\3 школы, займусь этим вечером, после уроков, чтобы никому не мешать.
Из-за дождей пришлось перенести еще на один вечер, но… Главное — результат! Сейчас покажу, в чем проблема.
Давайте спросим у Аркаши, что она думает о таком соединении?
Знаешь, что происходит, когда в алюминиевую колодку вставляют медный провод?
Что происходит, когда в алюминиевую колодку вставляют медный провод
Товарищ Шурик, это приводит к гальванической коррозии — опасной и разрушительной реакции между двумя разными металлами.
🧯 Физико-химическая реакция:
- Алюминий и медь имеют разные электродные потенциалы.
- При наличии влаги между ними возникает гальваническая пара.
- Алюминий начинает корродировать — он «жертвует собой».
- Контакт ухудшается, появляется нагрев, искрение, может дойти до пожара.
🔌 Что делать правильно:
- Использовать переходные клеммы или соединители, рассчитанные на медь ↔ алюминий:
- Например, WAGO с маркировкой Al/Cu.
- Биметаллические гильзы (алюминий-медь).
- Применять контактную пасту (антикоррозионную):
- Penetrox A, NO-OX-ID, Kopr-Shield.
- Защищает от влаги и снижает переходное сопротивление.
- Обжимать провод в наконечник, а не просто скручивать.
⚠️ Важно:
- Прямой ввод меди в алюминиевую клемму — грубое нарушение ПУЭ.
- В распределительных щитах это может привести к перегреву и возгоранию.
Если нужно, могу составить мини-инструкцию по безопасному соединению меди с алюминием — пригодится для блога и для вашей практики.
Аркаша молодец. Она всё знает. Но так как я спросил ее уже после того, как всё исправил — поделюсь и с вами результатом:

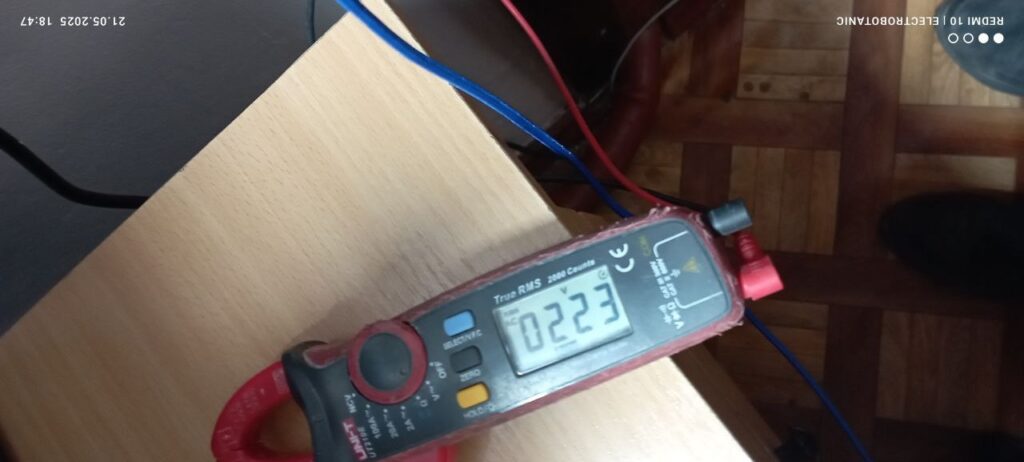

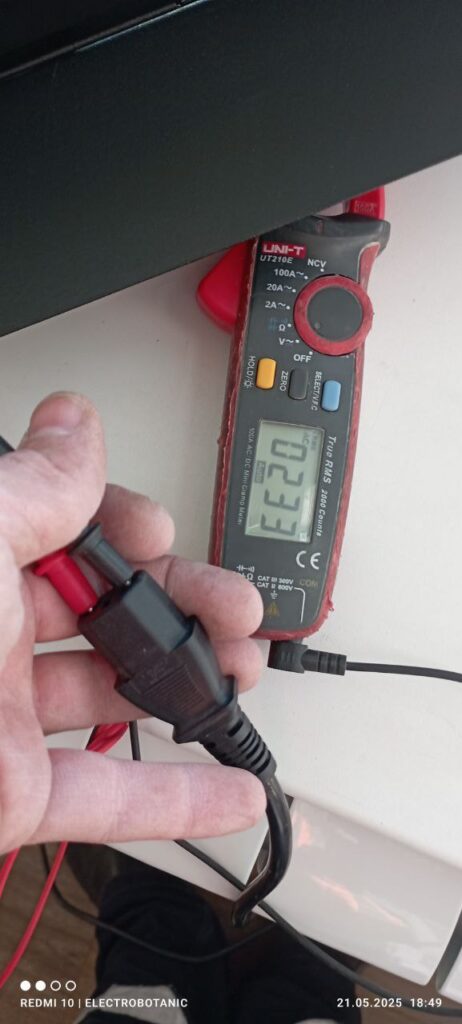

Отлично! Напряжение там, где было пониженное — теперь в норме! Ну а что с напряжением в розетке, где оно было повышено?
Что ж? Тоже — в пределах нормы! Я проверил напряжение на вводе, возле нашего счетчика — там такое же. Значит небольшой перекос фаз — уже с подстанции.
Как была исправлена ситуация? Были убраны медные провода — переходники, прочищены соединительные колодки (оттуда прям сыпался порошок окисла), контакты пробрызганы специальным средством для устранения коррозийных шлаков в контактах и на тонкий алюминиевый провод были надеты по 2 каскада НШВИ. А в одном случае я просто добавил несколько жилок алюминиевого провода, предварительно взятого с собой. Это лучше, чем вставлять в колодку провод того же диаметра, но МЕДНЫЙ.
Конечно, школьный электрик не будет заниматься тем, что незаметно заменит все кабели и провода в школе. Но предупредить о проблеме — обязан. В нашем случае все уже в курсе и группа по устранению проблемы уже запрягла ретивых лошадей, которые доедут, вероятно, к началу летних каникул.
А пока так:
