Недавно вы узнали, что редко, но случается: при отгорании нуля с подстанции к вам домой приходит вместо 220V — 380V и вы решили как-то защититься от таких сюрпризов. Ведь всё включенное в такой ситуации сгорает: компьютеры, телевизоры, холодильники… Узнали про РКН (реле контроля напряжения) и уже было хотели установить в свой щиток, но потом поняли, что места там не так много. Там у вас уже стоит главный автомат и… мешает. А еще и УЗО, говорят, надо поставить. Ведь редко, но бывает (и по статистике это самый частый случай смерти от удара током в бытовых условиях — от стиральной машинки, во влажном помещении) что какая-то шальная фаза (вдруг) гуляет по металлическому корпусу этой самой стиралки… или проводочек от фена оголился и ручка его коснулась, а вторая на ванну оперлась… Да. УЗО тоже надо поставить. Ну куда??
А бывало так у вас, что вы уехали из дома, и тут вспомнили, что утюг не выключили? Или сомнения берут — а не включена ли осталась электроплита?
Или наоборот. Вы уехали из дома и думаете — а не отключилось ли у вас УЗО? Тогда в холодильнике всё потечет…
А еще (возможно) вам хотелось бы увидеть прямо сейчас — не много ли расходуется электричества в доме или квартире (ведь вас там сейчас нет, а кто-то есть и он, этот кто-то, может включать что-то с гораздо большей щедростью, чем та, на которую способны вы). Или просто посмотреть на график расхода мощности по дням… Или вам интересно посмотреть на график скачков напряжения и поговорить на эту тему с провайдером электроэнергии, который утверждает, что качество тока для Вас — изумительное!
Все перечисленные проблемы решает один компактный прибор. Вы можете удаленно настроить ему такие параметры, как ток отсечки (УЗО) или порог отключения по мощности (силе тока), или выставить нижний и верхний порог отключения при превышенном или пониженном напряжении, поступающем от подстанции.
Так как я думаю о безопасности, то сегодня такой поставил себе в дом. Его пропускная способность — 63А (не плохо, правда?), а защиту по току я настроил на 32А. Отсечку оставил на 30мА и пороги для напряжения оставил по умолчанию: 270V и 170V.
Подключив это по WiFi вы получаете управление через приложение на телефоне. Сейчас поясню, что там по-английски написано.

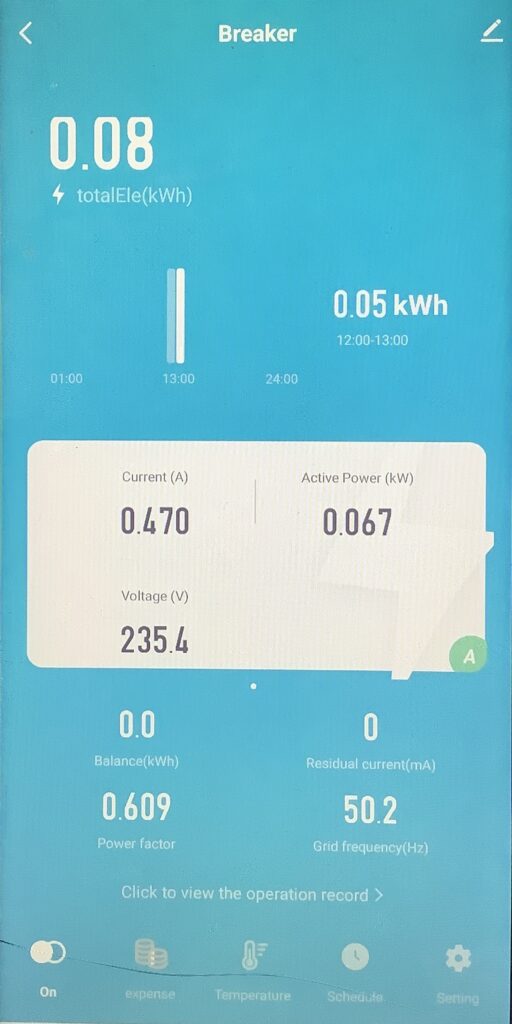

Breaker — главное меню устройства
Верхняя часть экрана
Breaker – это название или назначение устройства (выключатель, автомат).
0.08 kWh totalEle (Total Electricity)
— Общее потребление электроэнергии с момента включения/учета: 0.08 киловатт-часа.
График
0.05 kWh (12:00–13:00)
— Потребление за последний час (между 12:00 и 13:00): 0.05 кВт·ч.
Показатели в рамке
-
Current (A): 0.470 А
Текущая сила тока в амперах.
-
Active Power (kW): 0.067 кВт
Активная мощность — фактически потребляемая мощность.
-
Voltage (V): 235.4 В
Напряжение в сети — в пределах нормы для однофазной сети.
Нижний блок параметров
-
Balance (kWh): 0.0
Баланс энергии (используется в предоплаченных системах, здесь — ноль).
-
Residual current (mA): 0
Ток утечки — показывает, есть ли утечка тока (ноль — хорошо).
-
Power factor: 0.609
Коэффициент мощности — насколько эффективно используется электричество.
Значение 0.609 — довольно низкое, может указывать на наличие реактивной нагрузки (например, трансформаторы, двигатели и т. п.).
-
Grid frequency (Hz): 50.2 Гц
Частота сети — в пределах нормы (в Европе и СНГ — 50 Гц).
Нижняя навигация
-
On — текущее состояние (включено).
-
expense — вкладка для анализа затрат.
-
Temperature — отображает температуру оборудования или окружающей среды.
-
Schedule — позволяет настраивать расписание включения/выключения.
-
Setting — настройки устройства и приложения.

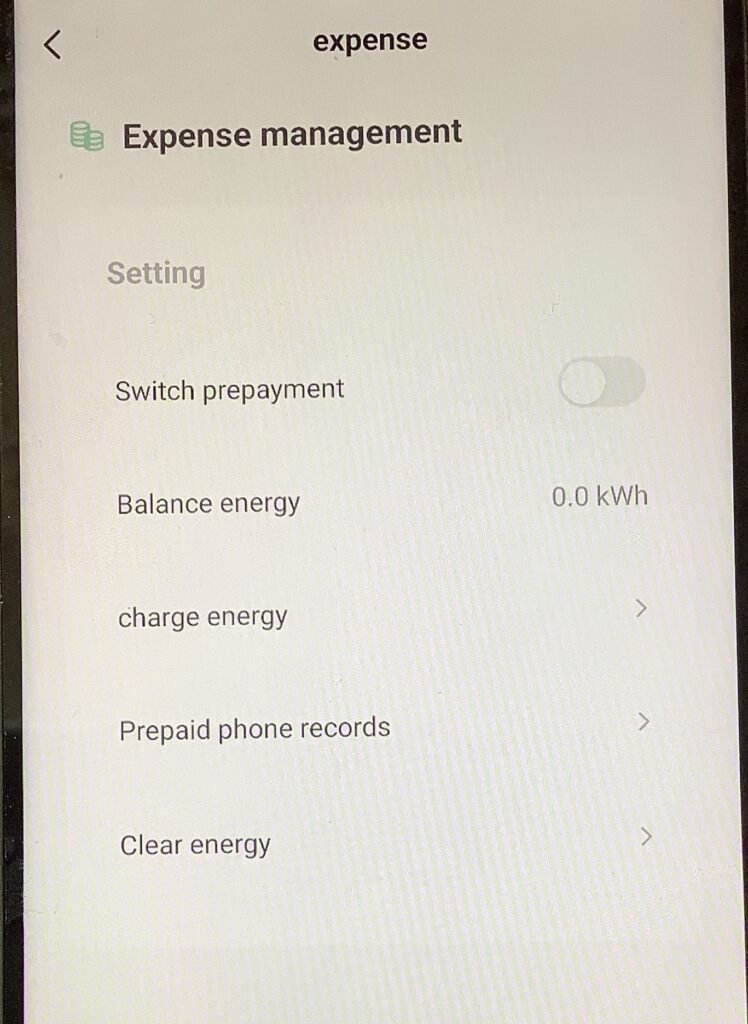

Expense management. Управление расходами
На этом экране отображается меню “Expense management” (Управление расходами) в настройках энергомониторинга или умного выключателя. Поясняю каждый пункт:
Setting (Настройки)
-
Switch prepayment
— Переключатель режима предоплаты.
Если включить, система будет работать только при наличии оплаченного (зарезервированного) объема энергии.
Сейчас выключено, т.е. устройство работает в обычном режиме, без лимитов.
-
Balance energy: 0.0 kWh
— Баланс доступной энергии в режиме предоплаты. Сейчас ноль, потому что предоплата отключена.
-
charge energy
— Меню для “пополнения баланса энергии”. Обычно в системах предоплаты позволяет ввести объём энергии, который вы «покупаете» или активируете.
-
Prepaid phone records
— История пополнений через телефон (если устройство поддерживает пополнение через SMS или мобильное приложение).
-
Clear energy
— Очистка накопленной статистики по потреблённой энергии.
Внимание: это не отключает питание, но обнуляет счётчик.

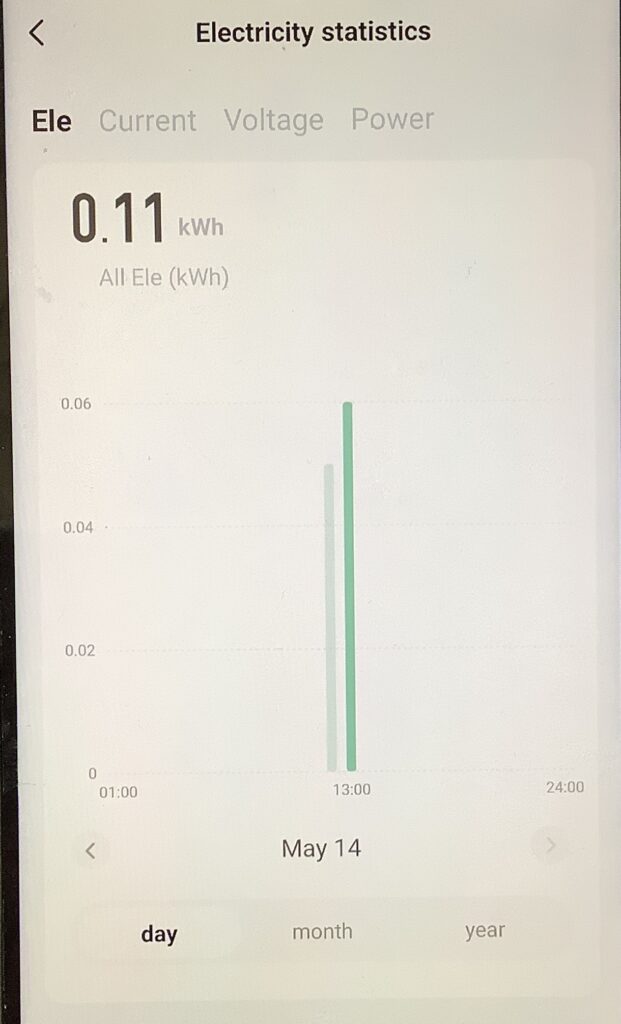

Electricity statistics. Статистика потребления
Этот экран называется Electricity statistics — статистика потребления электроэнергии. Поясняю по пунктам:
Верхняя строка вкладок
-
Ele — вкладка, показывающая общее потребление электроэнергии (kWh).
-
Current — сила тока (A) во времени.
-
Voltage — график напряжения (V).
-
Power — активная мощность (кВт) по времени.
Текущий показатель
-
0.11 kWh — суммарное потребление за текущий день (May 14).
-
Подпись All Ele (kWh) — это и есть суммарная потреблённая энергия.
График
-
Отображает распределение потребления по часам.
Видно, что основное потребление было около 13:00, и немного раньше.
Навигация по времени
-
-
day — отображение за текущий день (по часам),
-
month — покажет сумму за каждый день месяца,
-
year — покажет месяцы.
-
day / month / year — выбор периода:
-

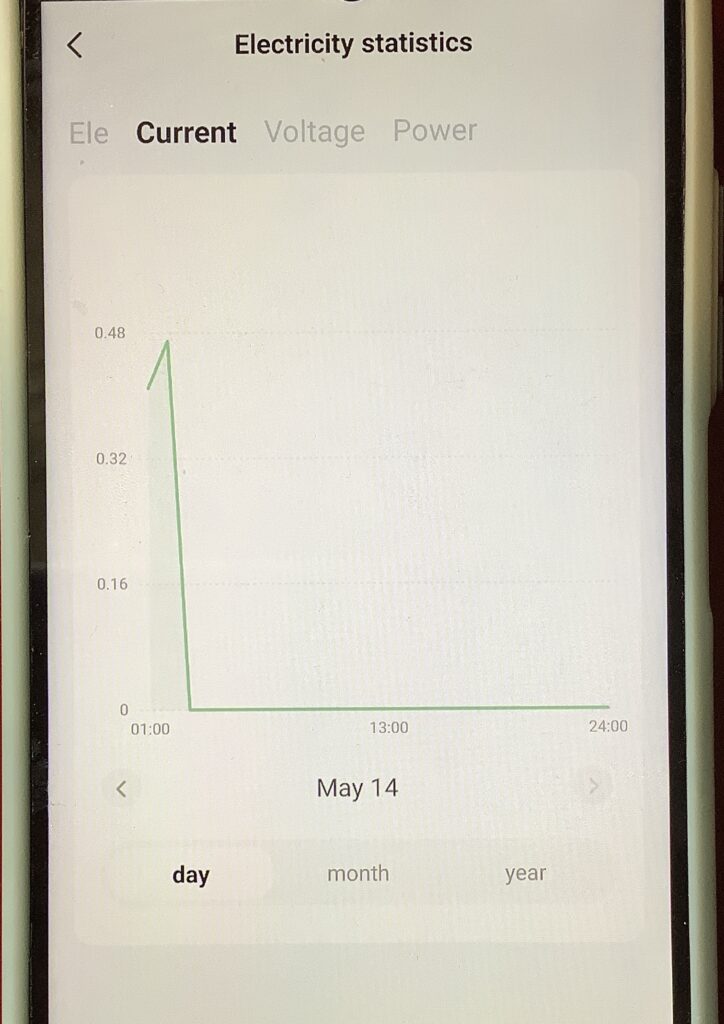

Current. Текущий график
На этом экране активна вкладка Current — отображение тока (A) за день 14 мая.
Что мы видим:
-
График показывает силу тока во времени (ось X — время суток, ось Y — амперы).
-
В районе начала суток был пик потребления — примерно 0.47 A, затем ток резко упал до нуля.
-
С 01:30 до 24:00 ток не превышал 0.01 А или вообще отсутствовал — нагрузка отсутствует, устройство выключено, или электроприборы не работают.
Значение графика:
-
Такой график может говорить о том, что:
-
кратковременно включали какое-то устройство ночью,
-
в остальное время — ток не протекал (выключено, разомкнуто или выключатель в режиме ожидания).
-
Если вы хотите отслеживать, какие устройства включались и когда — можно будет связать это с графиками мощности (Power) и энергии (Ele) для полного анализа.

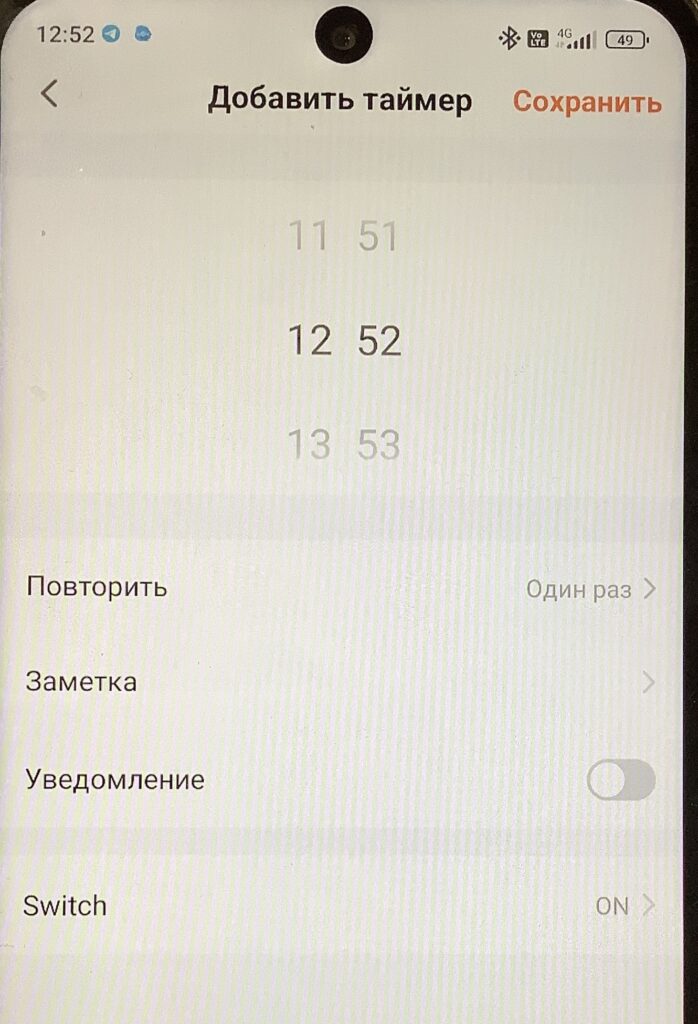

Таймер
Этот экран — настройка таймера включения/выключения для умного выключателя или энергомодуля. Объясняю:
Назначение таймера
Таймер позволяет автоматически включать или выключать питание на устройстве по расписанию. Это удобно, если:
-
хотите включать электроприбор (например, обогреватель или зарядку) в строго заданное время;
-
выключать питание ночью для экономии;
-
управлять нагрузкой по графику (например, в арендованном жилье, теплице или мастерской).
Пояснение элементов на экране:
-
12:52 — время, на которое установлен таймер.
-
Повторить: Один раз — таймер сработает только один раз, можно настроить «каждый день», «по будням» и т. д.
-
Заметка — можно добавить текст (например, «включить зарядку»).
-
Уведомление: OFF — если включить, придёт напоминание.
-
Switch: ON — действие по таймеру: включить питание. Можно выбрать и «OFF» — выключить.
Пример использования
Вы можете, например, задать:
-
06:30 ON — включить кофемашину.
-
07:15 OFF — выключить её.
Разумеется, мелкие цепи коммутируются более слабыми элементами умного дома, такими, как умная розетка.

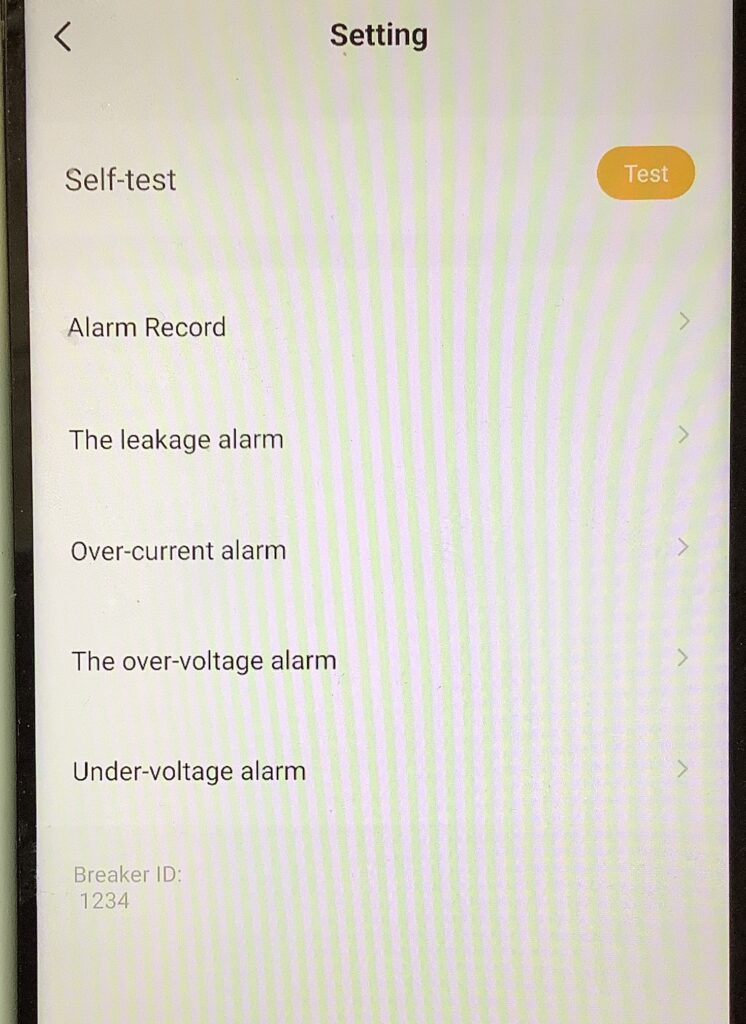

Setting. Настройки защиты и диагностики
На этом экране — настройки защиты и диагностики вашего умного автоматического выключателя. Вот расшифровка каждого пункта:
Self-test
Кнопка “Test” — запускает самодиагностику устройства: проверка работы реле, датчиков тока, напряжения, утечки и т.д.
Alarm Record
Журнал тревог — список срабатываний защит: перенапряжение, утечка, перегрузка и прочее. Полезно для анализа причин отключений.
The leakage alarm
Сигнализация утечки тока — защита, аналогичная УЗО. При превышении заданного тока утечки (например, 30 мА) выключатель отключится. Здесь можно настроить порог или включить/отключить функцию.
Over-current alarm
Сигнализация перегрузки по току — защита от превышения установленного лимита тока (например, 10 А).
При превышении — автомат отключается.
The over-voltage alarm
Сигнализация перенапряжения — сработает, если напряжение в сети поднимется выше допустимого значения (например, 250 В). Отключает нагрузку.
Under-voltage alarm
Сигнализация пониженного напряжения — защита от просадок (например, ниже 170 В), которые могут повредить чувствительную технику.
Breaker ID: 1234
Идентификатор устройства. Может использоваться для привязки в приложении или удалённого управления, особенно если у вас несколько автоматов.
Если информации слишком много и надо просто сделать что-то, чтобы было всё безопасно и все правильно…
Вы знаете куда звонить.
