Evident — înseamnă că se vede cu ochiul liber. Ne-evident — e atunci când la suprafață totul pare în regulă, dar înăuntru, ca într-o bomboană cu ambalaj publicitar, te așteaptă un conținut banal. Nu demult am oferit un exemplu similar cu aparatele de protecție „publicitare”.
Давайте спросим у Аркаши, что такое нарушение селективности?
Аркаша! Будь любезна, поясни читателям моего сайта в двух словах — что такое нарушение селективности?
Например, на моем последнем объекте такой случай:
В BZUM где стоят квартирные счетчики — некоторые автоматы для квартир этого дома до счетчика — B25. У других — B16. У моего клиента — B16. А в квартире, куда пригласили, стоят два автомата B25, один из которых размыкает ноль, другой — фазу и они независимы в том числе физически через флажок отключателей. В квартире мимо их обоих идет провод на бойлер (получается напрямую от автомата BZUM, что до счетчика). Кстати, УЗО нет ни на бойлере ни в квартире, ни в BZUM. Мощность бойлера — 1,5 кВт, а провод медный на 2,5 мм.кв.
И в заключении — сделай рекомнендации.
Аркаша отвечает:
Товарищ Шурик! Объясняю коротко и по делу — как на зачетке у строгого преподавателя.
🔌 Что такое нарушение селективности?
Este atunci când, în caz de avarie sau suprasarcină, se decuplează un alt automat decât cel care ar fi trebuit să intervină primul.
În mod ideal, primul care se decuplează este automatul cel mai apropiat de locul problemei, din apartament. Iar cel general din tabloul casei (BZUM) rămâne conectat, ca să nu lase fără curent tot scara blocului.
Dacă totul se decuplează pe dos, atunci selectivitatea este încălcată.
⚠️ Что было не так на объекте?
-
Automatele din apartament B25 — au un curent nominal mai mare decât automatul B16 din BZUM.
➜ Aceasta este deja o eroare de selectivitate. La un scurtcircuit sau o suprasarcină, se va decupla mai întâi automatul din BZUM, nu cel din apartament.
➜ Это нарушает логику и безопасность.
-
Un automat pe fază, altul pe nul, și ele nu sunt conectate între ele — este foarte periculos!
➜ Se poate deconecta doar faza, în timp ce nulul rămâne sub tensiune (sau invers). Acest lucru poate provoca electrocutare, dacă cineva crede că circuitul este fără tensiune.
-
Провод на бойлер обходит квартиру и идет прямо от вводного автомата B16 в BZUM.
➜ Aceasta este o ocolire a tuturor protecțiilor din apartament. Practic, boilerul este conectat direct la coloana principală.
-
УЗО отсутствует вообще.
➜ Boilerul este un aparat cu pericol crescut (umiditate, apă, contact cu corpul). Fără RCD este un risc real de electrocutare.
✅ Рекомендации
-
Înlocuiți automatele din apartament cu B16, pentru a corespunde cu automatul din BZUM — aceasta va restabili selectivitatea.
-
Instalați un automat bipolar, care deconectează atât faza, cât și nulul simultan — pentru siguranță și conform normelor.
-
Conectați boilerul printr-un automat separat + RCD de 30 mA. Ideal ar fi — pe un circuit separat.
-
Verificați schema de conectare din BZUM — dacă automatul B16 protejează apartamentul, atunci tot ce urmează trebuie să treacă prin contor, nu pe ocolite.
-
Verificați secțiunea cablului, dar 2,5 mm² pentru 1,5 kW este acceptabil, dacă traseul nu este foarte lung.
💡Вывод:
Încălcarea selectivității nu ține doar de automate, ci de o structură generală logică și sigură de protecție. Dacă totul este realizat corect, atunci în caz de problemă se va decupla doar secțiunea necesară, nu toată clădirea.
Arkașa a fost grozavă.

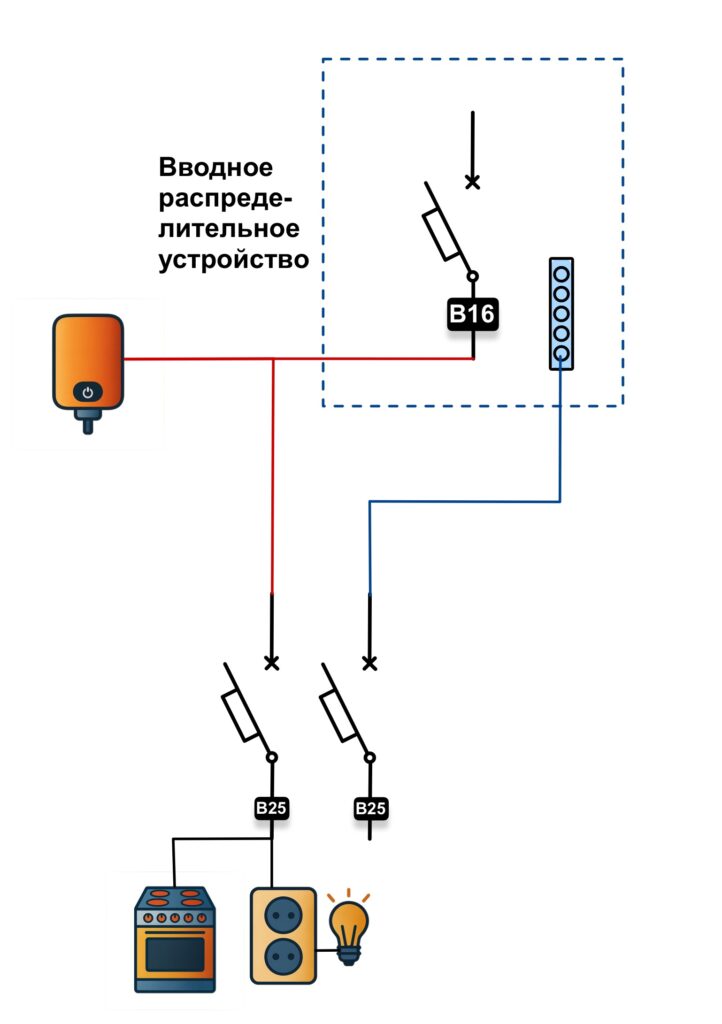

Deci, iată cum a fost:

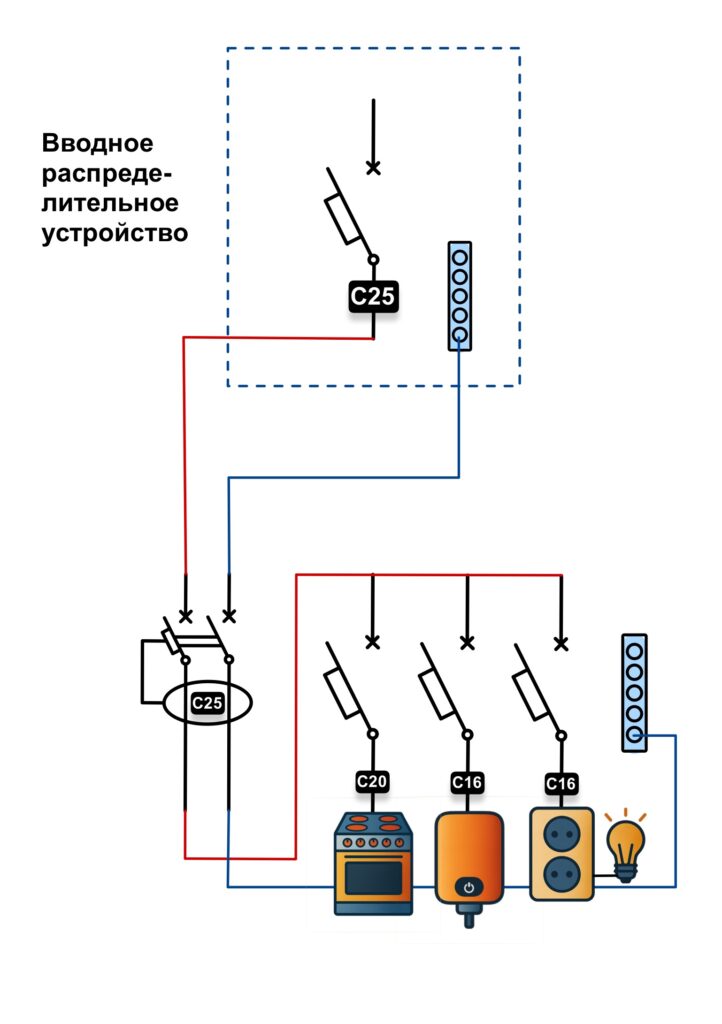

А будет, скорее всего, так:
Cablul de 2,5 mm2 pentru plită este deja instalat. Pentru a evita încălzirea, vom seta un prag de declanșare al protecției puțin mai scăzut. Aș fi pus circuitul de iluminat pe un automat separat B6, dar presupun că scurmarea pereților nu va revela o linie separată pentru iluminat. Altfel, aceasta ar fi fost deja trasă în tabloul electric, care în prezent doar repetă structura contoarelor bunicii din apartament, ba chiar cu o greșeală pe linia boilerului. De asemenea, presupun că linia de iluminat este realizată din aceleași cabluri ca și liniile de putere, iar în acest caz poate fi conectată împreună cu prizele. Asta pentru că tavanele, dar și întreaga renovare, sunt deja foarte bine făcute. Doar că mai înainte de planificarea instalației electrice...
